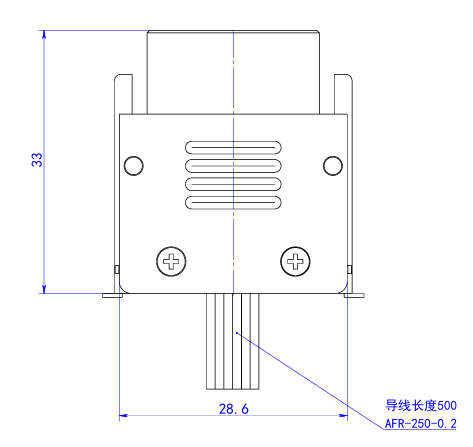

产品规格

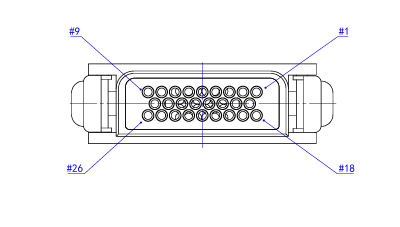

J24H系列产品接点排列
J24H系列产品简介
符合GJB2446标准
接触件弹性绞线插针(麻花针)与刚性插孔,接触可靠
金属屏蔽外壳，带有线夹和快速锁紧装置
压接、焊接、直式、弯式印制板焊接多种端接形式
插头、插座都可以装针、装孔，可任选
有9、15、19、25、26、37、38、51、52、74芯十种规格
J24H系列产品优点
产品用途：
产品具有高密度、轻型化、微型化的优点,可实现系统内部线缆到线缆,线缆与印制板,印制板与印制板之间电气电路系统的可靠互联。
使用环境：
产品可耐受较强振动、冲击等严酷使用环境，尤其适合用于对使用空间、设备轻型化有特殊要求的使用场合。
J24H系列产品详细参数
| 参数项 | 参数值 | 参数项 | 参数值 |
|---|---|---|---|
| 针脚数 | 9/15/19/25/26/37/38/51/52/74 | 接口类型 | 矩形 |
| 端接方式 | 直插 | 额定电流 | 4A |
| 绝缘电阻 | ≥ 1000MΩ(9、19、25、37、52、74芯)(常温) ≥ 5000MΩ(15、26、38、51)(常温) | 耐压 | 800V(9、19、25、37、52、74芯) 1000V（15、26、38、51芯） |
| 接触电阻 | ≤9mΩ | 低 气 压 | 4KPa |
| 工作温度 | -55℃ ~ +125℃ | 振动 | 10~2000Hz, 254m/s² |
| 冲 击 | 980/s2 | 机械寿命 | 1000次 |
应用场景
通信设备
5G基站、交换机、路由器等通信设备内部板间连接
工业控制
PLC控制器、伺服驱动器、传感器接口等工业自动化场景
军工装备
雷达、导弹控制系统、军用通信等严苛环境连接
